Методы и средства обнаружения и подавления диктофонов и акустических закладок.
Диктофоны и акустические закладки в своем составе содержат большое количество полупроводниковых приборов, поэтому наиболее эффективным средством их обнаружения является нелинейный локатор, устанавливаемый на входе в выделенное помещение и работающий в составе системы контроля доступа.
К типовым представителям устройств этого класса относится, например, нелинейный локатор "Циклон- Рамка". Локатор имеет два датчика, выносной пульт управления и может скрытно устанавливаться в дверной проем выделенного помещения, что позволяет контролировать наличие у посетителей (как в ручной клади, так и под одеждой) любых радиоэлектронных устройств, в том числе диктофонов и подслушивающих устройств, как во включенном, так и в выключенном состояниях. Зона контроля локатора составляет: по высоте - 2,2 м, по длине - 1,5 м, по ширине - 1,5 м [56].
Для обнаружения работающих в режиме записи диктофонов применяются так называемые детекторы диктофонов. Принцип действия приборов основан на обнаружении слабого магнитного поля, создаваемого генератором подмагничивания или работающим двигателем диктофона в режиме записи. Электродвижущая сила (ЭДС), наводимая этим полем в датчике сигналов (магнитной антенне), усиливается и выделяется из шума специальным блоком обработки сигналов. При превышении уровня принятого сигнала некоторого установленного порогового значения срабатывает световая или звуковая сигнализация. Во избежание ложных срабатываний порог обнаружения необходимо корректировать практически перед каждым сеансом работы, что является недостатком подобных приборов.
Детекторы диктофонов выпускаются в переносном и стационарном вариантах. К переносным относятся детекторы "Сова", RM-100, TRD-800, а к стационарным - PTRD-14, PTRD-16, PTRD-18 и т.д.
В переносном (носимом) варианте блок анализа детектора размещается в кармане оператора, поисковая антенна в рукаве (обычно крепится на предплечье), а датчик сигнализации вибраторного типа - на поясе или в кармане. В ходе переговоров оператор приближает антенну (руку) к возможным местам установки диктофона (портфель, одежда собеседника и т.д.).
При обнаружении излучений ( превышении магнитного поля установленного оператором порогового значения) включенного на запись диктофона скрытый сигнализатор-вибратор начинает вибрировать, сигнализируя оператору о возможной записи разговора.
Для защиты выделенных помещений в основном используются детекторы диктофонов, выполненные в стационарных вариантах. В отличие от переносных детекторов, имеющих один датчик сигналов, стационарные детекторы диктофонов оборудованы несколькими датчиками (например, детектор PTRD-18 имеет возможность подключения до 16 датчиков одновременно), что позволяет существенно повысить вероятность обнаружения диктофонов (см. рис. 3.5) [95].
Стационарный вариант предполагает установку (заделку) антенн в стол для переговоров и в кресла (подлокотники). Блок анализа и индикатор наличия диктофонов размещается в столе руководителя или у дежурного (в этом случае создается дополнительный канал управления). При наличии у беседующего диктофона в одежде или в вещах (папка, портфель и т.д.) у руководителя скрытным образом будет срабатывать индикация этого факта [95].
Ввиду слабого уровня магнитного поля, создаваемого работающими диктофонами (особенно в экранированных корпусах), дальность их обнаружения детекторами незначительна. Например, дальность обнаружения диктофона L-400 в режиме записи в условиях офиса даже при использовании стационарного детектора PTRD-018 не превышает 45 ... 65 см [95]. Дальность обнаружения диктофонов в неэкранированных корпусах может составлять 1 ... 1,5 м.
Наряду со средствами обнаружения портативных диктофонов на практике эффективно используются и средства их подавления. Для этих целей используются устройства электромагнитного подавления типа "Рубеж", "Шумотрон", "Буран", "УПД" (см. рис. 3.6) и др. и устройства ультразвукового подавления типа "Завеса" [52, 91, 93,95, 111].
Принцип действия устройств электромагнитного подавления основан на генерации в дециметровом диапазоне частот (обычно в районе
Рис. 3.5. Стационарный многоканальный адаптивный детектор диктофонов PTRD 018.
Рис. 3.6. Устройство для подавления диктофонов УПД.
900 МГц) мощных шумовых сигналов. В основном для подавления используются импульсные сигналы. Излучаемые направленными антеннами помеховые сигналы, воздействуя на элементы электронной схемы диктофона (в частности, усилитель низкой частоты и усилитель записи), вызывают в них наводки шумовых сигналов. Вследствие этого одновременно с информационным сигналом (речью) осуществляется запись и детектированного шумового сигнала, что приводит к значительному
искажению первого.
Зона подавления диктофонов зависит от мощности излучения, его вида, а также от типа используемой антенны. Обычно зона подавления представляет собой сектор с углом от 30 до 80 градусов и радиусом до 1,5 м (для диктофонов в экранированном корпусе) [52,95, 111].
Устройства подавления диктофонов используют как непрерывные, так и импульсные сигналы. Например, подавитель диктофонов "Шумотрон-2" работает в импульсном режиме на частоте 915 МГц. Длительность излучаемого импульса не более 300 мкс, а импульсная мощность -не менее 150 Вт. При средней мощности излучения 20 Вт обеспечивается дальность подавления диктофонов в экранированном корпусе (типа "Olimpus-400") до 1,5 м в секторе около 30 градусов. Дальность подавления диктофонов в неэкранированном корпусе составляет несколько метров [93].
Системы ультразвукового подавления излучают мощные неслышимые человеческим ухом ультразвуковые колебания (обычно частота излучения около 20 кГц), воздействующие непосредственно на микрофоны диктофонов или акустических закладок, что является их преимуществом. Данное ультразвуковое воздействие приводит к перегрузке усилителя низкой частоты диктофона или акустической закладки (усилитель начинает работать в нелинейном режиме) и тем самым - к значительным искажениям записываемых (передаваемых) сигналов.
В отличие от систем электромагнитного подавления подобные системы обеспечивают подавление в гораздо большем секторе.
Например, комплекс "Завеса" при использовании двух ультразвуковых излучателей способен обеспечить подавление диктофонов и акустических закладок в помещении объемом 27 м3 [111]. Однако системы ультразвукового подавления имеют и один важный недостаток: эффективность их резко снижается, если микрофон диктофона или закладки прикрыть фильтром из специального материала или в усилителе низкой частоты установить фильтр низких частот с граничной частотой 3,4 ... 4 кГц.
Для обнаружения радиозакладок в выделенных помещениях могут использоваться индикаторы поля, интерсепторы, радиочастотомеры, сканерные приемники, программно-аппаратные комплексы контроля и другие технические средства, которые подробно будут рассмотрены в главах 5 и 6.
Наиболее эффективным методом выявления радиозакладок в выделенных помещениях является постоянный (круглосуточный) радиоконтроль с использованием программно-аппаратных комплексов контроля. Для его организации в специально оборудованном помещении на объекте разворачивается стационарный пункт радиоконтроля, в состав которого, как правило, включаются один или несколько программно-аппаратных комплексов, позволяющих контролировать все выделенные помещения. На пункте радиоконтроля устанавливается опорная антенна, а в выделенных (контролируемых) помещениях - малогабаритные широкополосные антенны и звуковые колонки или выносные микрофоны, которые при установке камуфлируются. Антенны и звуковые колонки (или микрофоны) специально проложенными кабелями соединяются соответственно с блоками высокочастотного (антенного) или низкочастотного коммутаторов, установленных в помещении стационарного пункта контроля [34, 78, 85, 110].
Если при проведении радиоконтроля обнаружена передача информации радиозакладкой, то до ее выявления может быть организована постановка прицельных помех на частоте передачи закладки. Для этих целей может использоваться, например, устройство постановки помех АРК-СП [78].
В состав аппаратуры АРК-СП входят широкополосная антенна, перестраиваемый передатчик помех и программное обеспечение.
Управляющая программа позволяет с высокой скоростью настраивать передатчик на предварительно заданные частоты в диапазоне от 65 до 1000 МГц. Передатчик создает прицельную по частоте помеху с узкополосной и широкополосной модуляцией несущей частоты специальными сигналами: речевая фраза или тональный сигнал. Мощность помехи -150 ... 200 мВт. Аппаратура функционирует под управлением ПЭВМ автономно или в составе программно-аппаратных комплексов контроля типа АРК и позволяет осуществлять постановку помех одновременно (попеременно) на четырех частотах (время излучения на одной не менее 50 мс) [100].
Аппаратура питается от сети 220 В и имеет размеры 300х300х55 мм [100].
Для подавления радиозакладок также могут использоваться системы пространственного электромагнитного зашумления, применяемые для маскировки побочных электромагнитных излучений ТСПИ. Однако при этом необходимо помнить, что ввиду сравнительно низкой спектральной мощности излучаемой помехи, эти системы эффективны только для подавления маломощных (как правило, с мощностью излучения менее 10 мВт) радиозакладок. Поэтому для подавления радиозакладок необходимо использовать генераторы шума с повышенной мощностью.
Для защиты речевой информации от сетевых акустических закладок используются помехоподавляющие фильтры низких частот и системы линейного зашумления.
Помехоподавляющие фильтры устанавливаются в линии питания розеточной и осветительной сетей в местах их выхода из выделенных помещений. Учитывая, что сетевые закладки используют для передачи информации частоты свыше 40 ... 50 кГц, для защиты информации необходимо использовать фильтры низких частот с граничной частотой не более 40 кГц. К таким фильтрам относятся, например, фильтры типа ФСПК, граничная частота которых составляет 20 кГц.
В системах зашумления линий электропитания используются генераторы шума типа "Гром-ЗИ-4", "Гром-ЗИ-бЦ", "Гном-2С" и др. (см. рис. 3.7) [91, 95].
При выборе генераторов шума особое внимание необходимо уделять полосе частот и спектральной мощности помехового сигнала (см.
рис. 3.8). Например, генераторы шума Гром-ЗИ-4", "Гром-ЗИ-бЦ" создают помеховый сигнал в диапазоне частот от 0,1 до 1 МГц и от 0,1 до 5 МГц соответственно [91]. Поэтому они не эффективны для подавления сетевых закладок, использующих для передачи информации частоты ниже 100 кГц.
Таблица 3.8
Основные характеристики устройств подавления аппаратуры магнитной записи.
|
Наименование характеристик |
Модель (тип) |
||
|
"Рубеж-1" |
"РаМЗес-Авто" |
"РаМЗес-Дубль" |
|
|
Дальность подавления, м |
не менее 1,5/- |
не менее 1,5/до 1, 5 |
не менее 2/ до 2 |
|
Зона подавления |
Телесный угол не менее 60° |
Шаровой сектор с углом не менее 60° |
Шаровой сектор с углом не менее 70° |
|
Излучаемая мощность, Вт |
- |
5 (AC 220 В) 4 (DC 12 В) |
8 |
|
Питание, потребляемая мощность |
АС 220 В, не более 25 Вт |
AC 220 В (30 Вт) DC 12 В (20 Вт) |
AC 220 В, не более 40 Вт |
|
Время непрерывной работы |
не более 1 часа |
не более 1 часа |
не более 1 часа |
|
Примечания |
Стационарный |
Стационарный, автомобильный |
Стационарный. Возможность подключения одной или двух антенн одновременно |
Окончание табл. 3.8. Основные характеристики устройств подавления аппаратуры магнитной записи.
|
Наименование характеристик |
Модель (тип) |
||
|
"Буран - 2" |
"Буран - 3" |
"УПД-2" |
|
|
Дальность подавления, м |
не менее 1,5/- |
не менее З/ 2 |
до 6 (?)/до 4 (?) |
|
Зона подавления |
45°х45° |
45° х 45° |
Сектор с углом не менее 80° |
|
Излучаемая мощность, Вт |
Не более 10В т в импульсе |
Не более 10 Вт в импульсе |
- |
|
Питание, потребляемая мощность |
АС 220 В; DC 12 В, не более 40 Вт |
АС 220 В; DC 12 В, не более 40 Вт |
АС 220 В; DC 12 В, не более 60 Вт |
|
Время непрерывной работы |
не более 2 ч (АС) не более 1 ч (DC) |
не более 2 ч (АС) не более 1 ч (DC) |
не более 1,5ч (DC) |
|
Примечание |
В дипломате |
В дипломате. Адаптивная модуляция помехового сигнала |
В дипломате. Пульт дистанционного управления |
Рис 3.7. Генераторы шума "Гром-ЗИ-4" и "Гром-ЗИ-6"

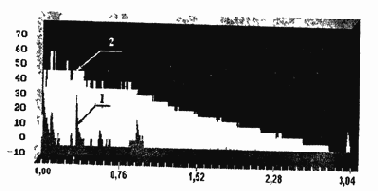

Рис. 3.8. Спектрограмма излучения (1) сетевой акустической закладки использующей для передачи информации провода электросети 220 В в условиях маскирующих помех (2), создаваемых устройством УЗС-01
