Программно-аппаратные и специальные комплексы контроля.
Существенное преимущество перед остальными получают сканерные приемники, имеющие возможность работы под управлением компьютера. Использование внешней ПЭВМ с программным обеспечением позволяет автоматизировать процесс поиска и обнаружения закладных устройств.
Высокая степень автоматизации позволяет проводить анализ радиоэлектронной обстановки (РЭО) по районам контроля, вести базу радиоэлектронных средств (РЭС) и использовать ее для эффективного обнаружения радиозакладок, в том числе при кратковременных сеансах их работы, например, при использовании радиозакладок с дистанционным управлением, промежуточным накоплением информации (разделением этапов съема и передачи информации) и полуактивных закладных устройств.
Малый вес и габариты комплексов в сочетании с универсальным питанием (12В, 220 В), встроенные батареи позволяют работать с ними в салоне автомобиля, в стационарных и полевых условиях.

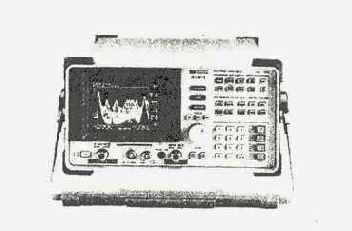

Рис. 5.17. Портативный анализатор спектра HP- 8563E

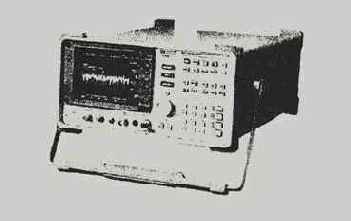

Рис. 5.18. Портативный анализатор спектра ПР-591Е
Таблица 5.5
Характеристики портативных анализаторов спектра фирмы "Hewlett Packard"
| Наименование характеристик | Индекс (тип)
| ||||||||
| HP 8591E | HP 8593E | HP 8595E | HP 8596E | ||||||
| Диапазон частот | от 9 кГц до 1,8 ГГц | от 9 кГц до 22 ГГц | от 9 кГц до 6,5 ГГц | от 9 кГц до 12,8 ГГц | |||||
| Погрешность измерения амплитуды, дБ | 1,7 | 2,7 | 2,2 | 2.7 | |||||
| Погрешность измерения частоты, Гц | 210 | 1200 | 210 | 1200 | |||||
| Ширина полосы разрешения | От 30 Гц до 3 МГц | от 30 Гц до 30 МГц | |||||||
| Чувствительность, дБ | -130 | -117 | -125 | -115 | |||||
| Тип детектора | AM/FM | ||||||||
| Питание, В | АС 180...250 | ||||||||
| Размеры, мм | 325х163х427 | ||||||||
| Масса, кг | 14,5 | ||||||||
| Стандарт | MILT -T -2880 | MILT-T-2880-C | |||||||
| Примечание | Данные для частоты 1 ГГц | Данные для частоты 10 ГГц | Данные для частоты 1 ГГц | Данные для частоты 10 ГГц |
Таблица 5.6
Характеристики портативных анализаторов спектра фирмы "Tektronix"
|
Наименование характеристик |
Индекс (тип) |
||||
|
2721 |
2712 |
2715 |
2784 |
||
|
Диапазон частот |
от 9 кГц до 1,8 ГГц |
от 9 кГц до 40 ГГц |
|||
|
Погрешность измерения амплитуды, дБ |
1 ...2 |
2 |
1,0... 1,5 |
||
|
Погрешность измерения частоты, Гц |
15 |
510 |
145 |
||
|
Ширина полосы разрешения |
30 Гц; 3 кГц; 300 кГц; 5 МГц |
от 300 Гц до 5 МГц |
от З Гц до 10 МГц |
||
|
Чувствительность, дБ |
-129 |
-139 |
-92 |
-125 |
|
|
Тип детектора |
AM/FM |
Нет |
|||
|
Питание, В |
90... 250 |
180... 250 |
|||
|
Размеры, мм |
137х316х445 |
||||
|
Масса, кг |
9,5 |
20 |
|||
|
Стандарт |
MILT-T-2880 класс 5 |
MILT - Т -2880-С класс 3 |
|||
|
Примечание |
Данные для частоты 1 ГГц |
Данные для частоты 20 ГГц |
|||
Характеристики портативных анализаторов спектра фирмы "Konig"
|
Наименование характеристик |
Индекс (тип) |
|
|
АРМ-723 |
АРМ - 745 |
|
|
Диапазон частот, МГц |
40...2060 |
|
|
Измерение частоты сигнала |
Встроенный цифровой частотомер |
|
|
Измерение уровня сигнала |
Встроенный цифровой измеритель |
|
|
Ширина полосы разрешения на уровне - 6 дБ, кГц |
10; 100 |
- |
|
Чувствительность, дБ |
Регулируемая -20...-130 |
|
|
Число каналов памяти |
99 |
|
|
Размеры экрана монитора (по диагонали), см |
14 |
|
|
Размеры, мм |
350х145х334 |
|
|
Питание, В |
DC 12 (аккумулятор); АС 220 |
|
|
Масса, кг |
12 |
На практике в основном используются программно-аппаратные комплексы, построенные на базе сканерных приемников фирмы A.O.R.
ltd (Япония): AR-5000, AR-3000A, AR-8000, AR-2700 и фирмы Icom (Япония): IC-7100, IC-8500, IC-9000 и т.п. К ним относятся программно-аппаратные комплексы типа RS-1000/8, RS-1000/3, RS-1100, "Дельта", АРК-Д1_ЗК, АРК-Д1_5К, АРК-ДЗ, АРК-ПК_ЗК, АРК-ПК_5К, КРОНА-4, КРОНА- 5Н, КРОНА- 6Н, КРК, СОИ и др. (рис. 5.19 ... 5.22) [34, 80, 100, 108 110,111].
Состав и основные характеристики некоторых программно-аппаратных комплексов контроля приведены в табл. 5.8 ... 5.13.
Коротко рассмотрим возможности некоторых типовых комплексов.
Портативный программно-аппаратный комплекс контроля RS 1000/8 предназначен для обнаружения и определения местоположения радиозакладок, а также для анализа загрузки радиочастотного спектра [110, 111].
В состав комплекса входят [110, 111]:
- модернизированный сканирующий радиоприемник AR-8000;
- специальный соединительный кабель, в разъемах которого размещены интерфейсные схемы;
- персональный компьютер типа "Notebook";
- акустическая система с двумя колонками;
- специальное программное (математическое) обеспечение. Комплекс размещается в атташе-кейсе. Специальное программное (математическое) обеспечение комплекса позволяет [110, 111]:
- в автоматическом режиме выявлять в контролируемом помещении работающие в диапазоне частот от 30 до 1900 МГц радиозакладки, использующие сигналы с AM, NFM и WFM модуляцией, а также сигналы с инверсией спектра;
- определять с ошибкой до 10 см местоположение радиозакладок, использующих NFM и WFM модуляцию сигнала;
- осуществлять в автоматическом и ручном режимах панорамный анализ загрузки радиочастотного спектра в диапазоне частот от 30 до 1900 МГц,
отображая на экране монитора персонального компьютера общую (диаграммы загрузки) и детальную (спектры сигналов) картину текущего участка радиоспектра;
- записывать на жесткий диск компьютера диаграммы загрузки радиодиапазона и спектров радиосигналов, а также сведения об обнаруженных сигналах (их несущих частотах и уровнях);
- проводить анализ и сравнение диаграммы загрузки радиочастотного спектра с ранее полученными диаграммами загрузки данного диапазона, хранящимися на жестком диске.
По результатам сравнения диаграмм выявлять неизвестные сигналы.
Рис. 5.19. Программно-аппаратный комплекс контроля RS- 1000/8.
Рис. 5.20. Программно-аппаратный комплекс контроля АРК-Д1.
Рис. 5.21. Программно- аппаратный комплекс контроля "Крона-6Н"
Рис. 5.22. Программно- аппаратный комплекс контроля КРК-1
Таблица 5.8
Программно-аппаратные комплексы контроля ЗАО НПЦ "Нелк"
|
Наименование характеристик |
Индекс (тип) |
||
|
Крона-4 |
Крона-5Н |
Крона-6Н |
|
|
Состав комплекса |
Сканирующий приемник AOR 3000А. Пассивный акустический коррелятор. Конвертор для проверки проводных и оптических линий. ПЭВМ Notebook. |
Сканирующий приемник AOR 3000А (доработанный). Устройство спектральной обработки сигналов на основе процессора БПФ. Пассивный акустический коррелятор. Конвертор для проверки проводных и оптических линий. ПЭВМ Notebook |
Сканирующий приемник AOR 5000. Устройство спектральной обработки сигналов на основе процессора БПФ, Пассивный акустический коррелятор. Конвертор для проверки проводных и оптических линий. ПЭВМ Notebook |
|
Диапазон частот, МГц |
25... 2000 |
25 ... 2036 |
10...2600 |
|
Скорость просмотра диапазона, МГц/с |
4 |
4...8 |
|
|
Вид модуляции обнаруживаемых сигналов |
AM, NFM, WFM (в том числе с инверсией спектра) |
||
|
Методы идентификации сигнала |
Корреляция сигнала (активный и пассивный тесты). Проверка на наличие гармоник |
||
|
Возможности документирования результатов |
Запись на жесткий диск спектрограмм, фонограмм, осциллограмм и корреляционных функций сигналов |
||
|
Дополнительные возможности |
Определение координат радиозакладок (РЗ). Проверка проводных линий (электросети (до 250 В), телефонных, охранной и пожарной сигнализации и т.д.) Поиск инфракрасных (ИК) закладок. Возможность детального анализа сигналов в ручном режиме |
||
|
Конструкционное оформление |
Кейсовая укладка |
Таблица 5.9
Программно-аппаратные комплексы контроля ЗАО "Иркос"
|
Наименование характеристик |
Индекс (тип) |
||
|
АРК - Д1_ЗК |
АРК - Д1_5К |
АРК-ДЗ |
|
|
Состав комплекса |
Сканирующий приемник AOR 3000А (доработанный). Устройство спектральной обработки сигналов на основе процессора БПФ. Акустический коррелятор. Устройство для проверки проводных линий. ПЭВМ Notebook. |
Сканирующий приемник AOR 5000. Устройство спектральной обработки сигналов на основе процессора БПФ. Акустический коррелятор. Устройство для проверки проводных линий. ПЭВМ Notebook. |
Сканирующий приемник AOR 3000А (доработанный). Устройство спектральной обработки сигналов на основе процессора БПФ. Акустический коррелятор, устройство для проверки проводных линий, ВЧ коммутатор на 12 входов, НЧ блок. ПЭВМ Notebook. |
|
Диапазон частот, МГц |
1...2000 |
1 ... 2600 |
1 ... 2000 |
|
Динамический диапазон, дБ |
55 ...60 |
||
|
Дискретность отсчета частоты, кГц |
3 |
||
|
Скорость просмотра диапазона,МГц/с |
40... 70 |
28 |
40... 70 |
|
Вид модуляции обнаруживаемых сигналов |
AM, NFM, WFM (в том числе с инверсией спектра) |
||
|
Методы идентификации сигнала |
Корреляция сигнала (пассивный и активный тесты). Проверка на наличие гармоник. Сравнение уровней сигналов от внешней и внутренних (распределенных) антенн |
||
|
Возможности документирования результатов |
Запись на жесткий диск спектрограмм сигналов |
||
|
Дополнительные возможности |
Определение координат радиозакладок (РЗ). Проверка проводных линий, анализ видеосигналов |
||
|
Конструкционное оформление |
Кейсовая укладка |
Таблица 5.10
Программно-аппаратные комплексы контроля ЗАО "Иркос"
|
Наименование характеристик |
Индекс (тип) |
|
|
АРК - ПК_5К |
АРК - ПК_ЗК |
|
|
Состав комплекса |
Сканирующий приемник AOR 5000. Устройство спектральной обработки сигналов на основе процессора БПФ. Акустический коррелятор. Устройство для проверки проводных линий. ПЭВМ Notebook |
Сканирующий приемник AOR 3000А (доработанный). Устройство спектральной обработки сигналов на основе процессора БПФ. Акустический коррелятор. Устройство для проверки проводных линий. ПЭВМ Notebook |
|
Диапазон частот, МГц |
1 ... 2600 |
1 ... 2000 |
|
Скорость панорамного анализа, МГц/с в полосе 2 МГц в полосе 80 МГц в полосе свыше 80 МГц |
28 14 18 |
40 ...70 30 40 |
|
Динамический диапазон, дБ |
55 ... 60 |
|
|
Дискретность отсчета частоты, кГц |
3 |
|
|
Вид модуляции обнаруживаемых сигналов |
AM, NFM, WFM (в том числе с инверсией спектра) |
|
|
Методы идентификации сигнала |
Корреляция сигнала (пассивный и активный тесты). Проверка на наличие гармоник. Сравнение уровней сигналов от внешней и внутренних (распределенных) антенн |
|
|
Возможности документирования результатов |
Запись на жесткий диск спектрограмм сигналов, времени их обнаружения, а также демодулированных речевых сигналов |
|
|
Дополнительные возможности |
Определение координат радиозакладок (РЗ). Проверка проводных линий, анализ видеосигналов |
|
|
Конструкционное оформление |
Кейсовая укладка |
Таблица 5. 11
Специализированные программно-аппаратные комплексы контроля.
|
Наименование характеристик |
Индекс (тип) |
||
|
OSR-5000 |
HKG 2052/III |
РК 855-S |
|
|
Фирма-производитель |
REI (США) |
Helling (Германия) |
РК Electronic (Германия) |
|
Диапазон частот, МГц |
0, 01 ... 3 000 |
30... 1 500 |
50... 250 |
|
Полоса пропускания, кГц |
250, 15, 6, 1 |
20... 180 |
|
|
Чувствительность приемника, мкВ |
0,8 (Df=15кГц) |
0,9 |
1,5 |
|
Вид модуляции обнаруживаемых сигналов |
AM, NFM, WFM, SSB/CW, FM на поднесущей |
AM, NFM, WFM |
|
|
Методы идентификации сигнала |
Корреляция сигнала (активный и пассивный тесты) |
Корреляция сигнала (активный тест) |
Корреляция сигнала (активный тест) |
|
Возможности документирования результатов |
Запись в ОЗУ спектрограмм сигналов. Распечатка спектрограмм на встроенном ленточном плоттере. Запись на внешний магнитофон |
||
|
Дополнительные возможности |
Определение координат РЗ. Проверка проводных и оптических линий, анализ видеосигналов |
Определение координат РЗ |
|
|
Вес, кг |
12,7 |
8,8 |
4,9 |
|
Конструкционное оформление |
Кейсовая укладка |
||
|
Примечание |
Динамический диапазон 90 дБ |
Автоматическое и ручное сканирование. Время сканирования диапазона в автоматическом режиме 40 с |
Автоматическое. Время сканирования диапазона в автоматическом режиме 3 ... 4 мин |
Программно-аппаратные комплексы контроля фирмы "Радиосервис".
|
Наименование характеристик |
Индекс (тип) |
||
|
RS 1000/8 |
RS 1000/3 |
RS 1100 |
|
|
Состав комплекса |
Сканирующий приемник AOR 8000 (доработанный). Специальный соединительный кабель, в разъемах которого размещены интерфейсные схемы. Акустический коррелятор. Конвертор для проверки проводных и оптических линий. ПЭВМ Notebook |
Сканирующий приемник AOR 3000. Специальный соединительный кабель, в разъемах которого размещены интерфейсные схемы. Акустический коррелятор. Конвертор для проверки проводных и оптических линий. ПЭВМ Notebook |
Сканирующий приемник AOR 5000. Микроконтроллер RS 1100/C. Антенные коммутаторы RS 1100/K. Акустический коррелятор. Конвертор для проверки проводных и оптических линий. ПЭВМ Notebook |
|
Диапазон частот, МГц |
30... 1900 |
0,1 ... 2030 |
0.1 ... 2600 |
|
Скорость просмотра диапазона, дискретность отсчета частоты, динамический диапазон |
Определяются возможностями базового приемника |
||
|
Вид модуляции обнаруживаемых сигналов |
AM, NFM, WFM (в том числе с инверсией спектре) |
||
|
Методы идентификации сигнала |
Корреляция сигнала (активный тест). Проверка на наличие гармоник |
||
|
Возможности документирования результатов |
Запись на жесткий диск спектрограмм сигналов |
||
|
Дополнительные возможности |
Определение координат радиозакладок (РЗ). Проверка проводных линий. Поиск инфракрасных закладок |
||
|
Конструкционное оформление |
Кейсовая укладка |
Таблица 5.13.
Программно-аппаратный комплекс контроля КРК - 1 ЗАО "Ново"
|
Наименование характеристик |
Значение характеристик |
|
Состав комплекса |
Сканирующий приемник AOR 5000. Блок спектральной обработки сигналов на основе процессора БПФ. ПЭВМ не хуже Pentium 100/8/810. Звуковая плата SB Vibra 16S. Звуковые колонки. Блок ВЧ- коммутатора (БВЧК). Блок НЧ-коммутатора (БНЧК-1). Токосъемник ТК-101 |
|
Диапазон частот, МГц |
0,01 ...2600 |
|
Скорость просмотра диапазона, МГц/с, в режиме "Детальная панорама" "Общая панорама" |
200 30 |
|
Шаг перестройки в автоматическом режиме, кГц |
20 |
|
Ширина полосы пропускания, кГц при сканировании при анализе сигнала |
44 3,6; 15; 30; 110; 220 |
|
Динамический диапазон |
65 |
|
Вид модуляции обнаруживаемых сигналов |
Амплитудная, частотная (в том числе со скремблированием), D - модуляция, шумоподобные сигналы |
|
Методы идентификации сигнала |
Корреляция сигнала (активный тесты). Проверка спектра сигнала на наличие паразитной модуляции в автоматическом и ручном режимах. Сравнение уровней сигналов от внешней и внутренних (распределенных) антенн |
|
Возможности документирования результатов |
Запись на жесткий диск спектрограмм, фонограмм, основных характеристик сигналов, амплитудно-частотной загрузки диапазона и протокола работы |
|
Дополнительные возможности |
Определение координат радиозакладок (РЗ) в трехмерном пространстве. Проверка проводных линий |
|
Конструкционное оформление |
Единый корпус |
Портативные программно-аппаратные комплексы RS 1000/3 и RS 1100
построены соответственно на базе приемников AR 3000А и AR 5000. В состав комплекса RS 1100 дополнительно включены микроконтроллер RS 1100/C,
электронные антенные коммутаторы RS 1100/К и широкополосные антенны
RS 1100/A, что позволяет организовать радиоконтроль нескольких помещений.
Система обнаружения излучений (СОИ) предназначена для обнаружения и локализации радиозакладок и других источников излучений внутри помещений.
В состав системы входят блок регистрации и датчики излучения, число которых зависит от размеров помещения. В состав системы может входить от 2 до 20 датчиков.
Датчик излучения представляет собой широкополосный приемник, работающий в диапазоне частот от 0,1 до 10 000 МГц. Чувствительность датчика составляет;
- в диапазоне частот 0,1 ... 20 МГц - 10-7 Вт/см2;
- в диапазоне частот 20 ... 1 000 МГц -10-8 Вт/см2;
- в диапазоне частот 1 ... 3 ГГц - 10-7 Вт/см2;
- в диапазоне частот 3 ... 10 ГГц -10-6 Вт/см2.
При превышении уровня электромагнитного поля вблизи датчика порогового значения срабатывает световая сигнализация. Например, дальность обнаружения датчиком сотового телефона составляет 10 ... 15 м.
Автоматизированный программно-аппаратный комплекс КРК-1 предназначен для обнаружения и определения местоположения закладок с передачей информации по радиоканалу и проводным линиям (включая электросеть), а также выявления параметрических каналов утечки информации, возникающих вследствие акустического воздействия на технические средства (аппаратуру связи, оргтехнику и т.п.) [34].
В состав комплекса входят [34]:
- сканирующий радиоприемник AR-5000;
- блок быстрого панорамного анализа (БПА) на основе процессора БПФ;
- блок низкочастотного коммутатора (БНЧК);
- блок высокочастотного коммутатора (БВЧК);
- токосъемник (ТК 101);
- персональный компьютер не хуже Pentium-100/8/810 / SB16;
- акустическая система с четырьмя звуковыми колонками;
- специальная широкополосная антенна;
- специальное программное (математическое) обеспечение. Конструктивно комплекс КРК выполнен в едином корпусе, к которому подключается клавиатура ПЭВМ, а также необходимое количество активных звуковых колонок и специальных широкодиапазонных антенн.
Комплекс КРК может функционировать в автоматическом и ручном режимах работы.
Аппаратура, входящая в состав комплекса КРК, обеспечивает выполнение следующих функций [34]:
- радиоприемное устройство AR-5000 принимает сигналы в диапазоне частот 0,01 ... 2600 МГц и преобразует их во вторую промежуточную частоту 10,7 МГц с полосой пропускания не менее 4 МГц;
- персональный компьютер (ПЭВМ) управляет аппаратурой комплекса, обрабатывает сигналы при помощи специального программного и математического обеспечения, принимает логические решения при работе комплекса в автоматическом режиме, отображает сигнальную и иную информацию, протоколирует полученные результаты;
- блок быстрого панорамного анализа (БПА) на основе процессора БПФ производит квадратурную обработку сигналов в полосе частот 4 МГц и их преобразование в удобную для оцифровки форму;
- звуковая плата SB преобразует аналоговые сигналы, поступающие по двум каналам от блока БПА, в цифровую форму с частотой дискретизации 44,1 кГц, а также синтезирует акустические сигналы при автоматической идентификации и локализации закладных устройств;
- одна из четырех активных звуковых колонок предназначена для автоматической идентификации закладки, а все четыре - для ее автоматической локализации в трехмерном пространстве;
- токосъемник предназначен для подключения входа радиоприемника комплекса к сети с напряжением до 250 В, линиям связи и проводным коммуникациям с целью приема передаваемых по ним сигналов в диапазоне частот 0,15 ... 30 МГц;
- блок низкочастотного коммутатора (БНЧК) формирует акустические тестовые сигналы и обеспечивает переключение звуковых колонок при автоматической идентификации и локализации закладных устройств;
- блок высокочастотного коммутатора (БВЧК) осуществляет переключение входных антенн при осуществлении комплексом автоматического контроля одновременно нескольких помещений.
Специальная программное обеспечение рассчитано на работу в операционной системе Windows - 95 и обеспечивает [34]:
- программное управление сканирующим приемником в диапазоне частот 0,01...2600 МГц;
- получение спектра радиосигналов со скоростью около 200 МГц/с (в режиме "Детальная панорама") и 30 МГц/с (в режиме "Общая панорама");
- накопление спектра сигналов и сохранение его на жестком диске;
- оперативное получение спектра сигнала и анализ его внутренней структуры;
- автоматическое обнаружение новых источников радиоизлучения с определением их частоты (ошибка ± 10 кГц) и относительной амплитуды;
- оперативную настройку на частоту любого сигнала из общей или детальной панорамы и его прослушивание;
- обнаружение сигналов закладных устройств (радиозакладок и закладок с передачей информации по проводным линиям) и их идентификацию по корреляции с тестовым акустическим сигналом;
- локализацию (определение местоположения в трехмерном пространстве) закладных устройств в пределах помещения с ошибкой не более 20 см;
- протоколирование результатов контроля и т.д.
В комплексе реализованы несколько режимов работы [34]:
- режим анализа радиочастотного спектра (ОБНАРУЖЕНИЕ);
- режим идентификации обнаруженных сигналов (ИДЕНТИФИКАЦИЯ),
- режим анализа и измерения характеристик сигналов (АНАЛИЗ);
- режим локализации (определения местоположения) источников излучения (закладных устройств) (ЛОКАЛИЗАЦИЯ);
- режим анализа проводных линий.
В режиме ОБНАРУЖЕНИЕ сканирующий приемник осуществляет автоматический прием сигналов через специальную широкополосную антенну. С выхода второй промежуточной частоты (равной 10,7 МГц) сигналы в полосе пропускания 4 МГц поступают на вход БПА, который производит быструю перестройку в этой полосе с шагом 20 кГц, третье преобразование частоты и квадратурную обработку сигналов. Затем сигналы с двух квадратур БПА подаются через двухканальный линейный вход на звуковую плату SB, установленную в ПЭВМ, с помощью которой производится оцифровка сигнала.
Результаты сканирования (оцифрованные сигналы, обработанные при помощи специальных алгоритмов) выводятся на экран монитора в виде Общей и Детальной панорам. Панорама отображается в виде зависимости амплитуды сигнала от его частоты. При этом на Общей панораме возможно отображение либо всех частот сигналов, превышающих порог обнаружения, или только вновь обнаруженных сигналов.
Кроме этого в комплексе предусмотрена возможность запрета (исключения из обработки) отдельных частот (например, занятых постоянно действующими станциями).
Режим ИДЕНТИФИКАЦИЯ включается после обнаружения сигналов.
Идентификация сигналов осуществляется в автоматическом или ручном (в диалоге с оператором) режимах работы.
В режиме автоматической идентификации после первого прохода заданного диапазона идентификация сигналов происходит на всех частотах, не попавших в заранее задаваемый Список запрещенных частот. На втором проходе контролируемого диапазона идентифицируются только вновь появившиеся сигналы и т.д. Таким образом с каждым циклом обзора происходит автоматическая адаптация комплекса к радиоэлектронной обстановке в зоне контроля. Это позволяет сократить процесс выявления сигналов радиозакладок с 60 ... 180 секунд (без адаптации к радиоэлектронной обстановке) до 5 секунд (после адаптации).
Идентификация сигнала происходит после настройки комплекса на частоту сигнала при помощи специального, синтезированного ПЭВМ и БНЧК, акустического тестового сигнала, который поступает на одну из активных колонок, заранее выбранную оператором. В комплексе реализован универсальный алгоритм, который позволяет выявлять корреляцию между акустическим тестовым сигналом и модулирующей функцией практически любых из известных в настоящее время подслушивающих устройств (использующих амплитудную, частотную и фазовую модуляцию сигнала, инверсию спектра, дельта-модуляцию, скремблирование сигнала, шумоподобные сигналы (ШПС) и т.д.). Те частоты, для которых коэффициент корреляции превысил порог, попадают в Список опасных частот, которые оператор может проанализировать в Окнах анализа внутренней структуры (Квадратура, Амплитуда и Спектр) сигналов или прослушать через динамик радиоприемного устройства или наушники в режиме Прослушивание.
В режиме идентификации сигналов оператором происходит пошаговая проверка всех обнаруженных или только вновь появившихся сигналов с анализом их характеристик в окнах Детальная панорама, Квадратура, Амплитуда, Спектр,
а также в режиме Прослушивание. Кроме того, оператор может кнопкой
Звук включать на короткое время, колонку идентификации, наблюдая при этом изменение спектра, квадратуры и амплитуды исследуемого сигнала.
Помимо приведенного выше алгоритма в комплексе КРК дополнительно реализован алгоритм обнаружения источников радиоизлучений из контролируемого помещения, работающий по принципу сравнения уровня сигнала на антенне внутри контролируемой зоны и внешней (опорной) антенне. Используемый в этих целях специальный высокочастотный коммутатор позволяет обеспечить радиоконтроль в нескольких (до 8) помещениях как по алгоритму идентификации корреляционным методом, так и по алгоритму сравнения уровня сигналов на разнесенных антеннах.
Режим АНАЛИЗ используется для анализа и измерения характеристик сигналов. В данном режиме оператор, настроившись на частоту интересуемого сигнала из Протокола или последовательно настраиваясь при помощи маркера на сигналы из Общей и Детальной панорам, при помощи окон Квадратура и Спектр, производит точное измерение рабочей частоты, ширины спектра сигнала, вида и параметров модуляции. Данные Окна позволяют выявлять информативность излучений, а также возможные каналы утечки речевой информации при акустическом воздействии на различную аппаратуру.
Выявление параметрических каналов утечки информации, возникающих вследствие акустического воздействия на технические средства, производится комплексом КРК-1 с подключенной штыревой широкодиапазонной антенной по электрической составляющей поля в диапазоне частот 0,15 ... 1000 МГц или рамочной антенны по магнитной составляющей поля в диапазоне частот 0,15... 30 МГц (поставляется по отдельному заказу). При этом антенна устанавливается на расстоянии 1 м от исследуемой аппаратуры. Включается режим Обнаружение,
при котором производится снятие радиоэлектронной обстановки (радиоспектра) при выключенном исследуемом устройстве путем сканирования диапазона не менее 10 раз. Затем устройство включается в штатный режим и производится снятие электрической и магнитной составляющих его спектра. Далее перед исследуемым устройством на расстоянии 1 м устанавливается звуковая колонка, включается режим Идентификация
и производится проверка частот спектра побочных электромагнитных излучений (ПЭМИ) на наличие паразитной модуляции в автоматическом режиме или оператором при помощи окон анализа.
Режим ЛОКАЛИЗАЦИЯ включается после обнаружения и идентификации опасного сигнала.
Для определения местоположения источника излучения в трехмерном пространстве задается план контролируемого помещения с его размерами (длиной, шириной и высотой) с точностью не хуже 0,1 м. Кроме того, на план наносятся координаты 4-х звуковых колонок с их номерами. Колонки необходимо размещать по углам помещения таким образом, чтобы они максимальным образом не пересекались в одной плоскости. После размещения колонок необходимо убедиться в правильности их подключения путем тестирования с панели управления комплекса Колонки.
В автоматическом режиме работы комплекса локализация осуществляется сразу после обнаружения идентификатором опасного сигнала корреляционным методом. Для этого специальный тестовый сигнал подается последовательно на одну из 4-х колонок и методом акустической локации определяется местоположение (координаты) радиозакладки. Полученные результаты запоминаются, и процесс продолжается на других частотах. Оператор в любой момент может остановить обнаружение и идентификацию сигналов и посмотреть результаты локализации закладных устройств. Причем окно просмотра результатов Локализации выбирается в любой плоскости, удобной для наблюдения местоположения обнаруженных радиозакладок.
Локализация может производиться также оператором или при помощи тех же четырех колонок путем подачи на них тестовых сигналов, или с помощью цифрового
Индикатора поля, который позволяет уточнить местоположение радиозакладки путем перемещения приемной антенны в контролируемом помещении.
В режим анализа проводных линий ко входу радиоприемного устройства комплекса вместо штыревой широкодиапазонной антенны подключается токосъемник, который обеспечивает подключение для проверки электросети, телефона, факса, каналов связи, проводки и кабелей. При подключении токосъемника к исследуемому каналу производится автоматическое обнаружение сигналов, их идентификация и локализация в автоматическом режиме или оператором.
Для того, чтобы обеспечить непрерывный контроль нескольких каналов телекоммуникаций, к комплекту КРК дополнительно прилагаются несколько токосъемников с блоком БВЧК, который подключается ко входу радиоприемного устройства комплекса.
Вся последовательность изменения режимов работы комплекса (во времени) с указанием частот и характеристик выявляемых сигналов фиксируется в специальном файле и окне Протокол.
Портативные программно-аппаратные комплексы АРК-Д1_ЗК и АРК-Д1_5К предназначены для обнаружения и определения местоположения радиозакладок, а также контроля проводных сетей (выявления закладок, передающих информацию по проводным линиям, включая линии электросети) [100]. В состав комплексов входят [100]:
- доработанный сканирующий радиоприемник AR-3000A (АРК-Д1_ЗК) или
AR-5000 без доработки (АРК-Д1_5К);
- устройство спектральной обработки сигналов (блок быстрого панорамного анализа) на основе процессора БПФ БО_ЗК (АРК-Д1_ЗК) или БО_5К
(АРК-Д1_5К);
- устройство для контроля проводных линий АРК-КПС или АРК-КПС_АК
(включает переносчик спектра сигналов из диапазона частот О...5 МГц в диапазон частот 45...50 МГц, антенный коммутатор на 4 входа и блоки сопряжения с проводными линиями);
- устройство контроля телевизионных сигналов (излучений) АРК-ТВ;
- четыре широкополосные антенны диапазона частот 20 ... 2000 МГц; - персональный компьютер типа "Notebook";
- акустическая система с двумя миниатюрными колонками;
- специальное программное (математическое) обеспечение (СМО-Д5);
- блок питания с зарядным устройством и узлом контроля разряда, аккумуляторная батарея.

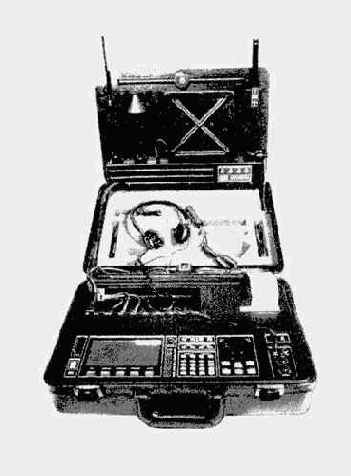

Комплекс размещается в атташе-кейсе. Основные характеристики комплекса [100]:
- рабочий диапазон частот 1...2000 МГц (для AR3000) и 1...2600 МГц (для AR5000);
- максимальная скорость перестройки 40 ... 70 МГц/с (для AR-3000A) или 28 МГц/с (для AR-5000) в зависимости от количества используемых антенн;
- динамический диапазон - 55 ... 60 дБ.
Специальная программа (СМО-Д5) рассчитана на работу в операционной системе Windows - 95, поддерживает многозадачный режим работы и обеспечивает [78, 100]:
- программное управление приемником;
- накопление спектра сигналов и сохранение его на жестком диске;
- оперативное получение спектра сигнала в полосе частот 2 МГц;
- работу по различного вида заданиям, определяемым оператором;
- просмотр и работу с ранее накопленной панорамой спектра;
- оперативный просмотр получаемой панорамы (одновременно с ее обновлением);
- обнаружение новых источников радиоизлучения;
- автоматическую настройку на частоту с максимальным уровнем сигнала;
- обнаружение частот работы закладных устройств (радиозакладок и закладок с передачей информации по проводным линиям) с использованием тестов различного вида;
- распечатку частот вероятных и обнаруженных закладок;
- обнаружение местоположения закладных устройств в пределах помещения и т.д.
В комплексе реализованы пять режимов работы [78,100]:
- режим анализа радиочастотного спектра ПАНОРАМА;
- режим автоматического обнаружения радиозакладок ОБНАРУЖЕНИЕ;
- режим анализа проводных линий по ВЧ;
- режим анализа проводных линий по НЧ;
- режим контроля ТВ излучений.
В режиме ПАНОРАМА
аппаратура обеспечивает циклический панорамный анализ загрузки диапазона в полосе рабочих частот приемника (оценку радиоэлектронной обстановки), отображение на экране ПЭВМ и регистрацию на жесткий диск амплитудно-частотной загрузки рабочего диапазона. Длительность цикла перестройки в диапазоне 1 ... 2000 МГц составляет менее 1 минуты. Предусмотрено дополнение зарегистрированных ранее данных (архива). Хранящиеся в архиве характеристики сигналов (частота и относительный уровень) используются для повышения скорости обнаружения радиозакладок.
Режим ОБНАРУЖЕНИЕ используется для обнаружения частот радиозакладок. Накопление спектра производится в режиме обновления. В панораму заносятся все спектральные составляющие, и при каждом новом проходе панорама обновляется. В результате обнаружения потенциально опасных сигналов заполняется список Вероятные и список Обнаруженные. Сигнал (его частота) заносится в список Вероятные, если максимальный уровень излучения превышает значение, полученное ранее в режиме ПАНОРАМА, на определенную величину и больше уровня во внешней антенне на некоторую другую величину (эти величины устанавливаются оператором в задании).
Это позволяет отличать сигналы, источники которых находятся в контролируемом помещении, от сигналов, источники которых находятся вне помещения, и которые ранее не наблюдались. Этот алгоритм позволяет работать как без внешней антенны, так и без ранее созданной панорамы.
Если отсутствует и то и другое, то в список Вероятные попадут все
сигналы, превышающие порог и имеющие уровень не менее указанного.
При обнаружении может использоваться активный или пассивный тесты. Тестируются все частоты, попавшие в список Вероятные. При положительном завершении теста частота заносится в список Обнаруженные.
Активный тест - это тест с использованием акустических сигналов. Он производится в режимах WFM, NFM и при необходимости в AM. Проверяется корреляция излучаемых сигналов с принимаемыми. В данном режиме достоверно идентифицируются радиозакладки с AM, NFM и WFM- модуляцией сигнала, а также с аналоговым скремблированием сигнала (простой и сложной инверсией спектра).
При пассивном тесте проверяется наличие высших гармоник, поэтому его можно применять на частотах не выше 660 МГц (для AR3000A) и 860 МГц (для AR5000). Уровни превышения гармоник над шумами устанавливаются оператором. В этом режиме также используется метод сравнения уровней сигналов от опорной (внешней) антенны и антенн, установленных в контролируемом помещении.
В режиме определения местоположения радиозакладок ПОИСК аппаратура позволяет локализовать местоположение радиозакладки с ошибкой 20 см.
Режим анализа проводных линий по ВЧ предназначен для анализа спектра высокочастотных сигналов (В Ч) в сети переменного тока (с максимальным напряжением до 400 В) и других проводных линиях в диапазоне частот от 0 до 5 МГц, обнаружения в них ВЧ- сигналов закладных устройств и определения их местоположения. Этот режим имеет много общего с режимом ОБНАРУЖЕНИЕ. Отличием является отсутствие ранее накопленной панорамы, более высокое разрешение при получении спектра и использование только активного теста. Задание для режима формируется автоматически.
Режим доступен при наличии устройства АРК-КПС.
Режим анализа проводных линий по НЧ используется для определении наличия информационных низкочастотных сигналов в проводных линиях, а также местоположения микрофонов, подключенных к этим линиям. Режим доступен при наличии аппаратуры АРК-КПС.
При использовании устройства АРК-ТВ возможен контроль телевизионных сигналов (излучений) через стандартный телевизионный приемник, а при использовании дополнительного устройства АРК-СП - постановка прицельных радиопомех мощностью 120 ... 150 мВт в диапазоне частот от 65 до 1000 МГц.
Многофункциональный стационарный комплекс автоматизированного обнаружения радиозакладок и контроля проводных сетей АРК-ДЗ выполнен на базе аппаратуры АРК - Д1 и предназначен для централизованного контроля до 23 помещений. В состав оборудования центрального поста включены: системный блок (комплекс), высокочастотный коммутатор и низкочастотный блок (коммутатор). В каждом контролируемом помещении устанавливаются камуфлированная активная антенна, акустические колонки и микрофон. Длина высокочастотного кабеля-до 100м.
Наряду со специальными комплексами типа АРК-Д1 и АРК-ДЗ для поиска радиозакладок могут использоваться и многофункциональные комплексы радиоконтроля типа АРК-ПК_ЗК (АРК-ПК_5К).
Программно-аппаратный комплекс контроля "КРОНА-4" предназначен для бесшумного поиска и определения местоположения закладных устройств с передачей информации по радиоканалу, по электросети, телефонным и любым другим проводным линиям, а также инфракрасному каналу и решения задач радиомониторинга [110, 111].
В состав комплекса входят [110,111]:
- доработанный сканирующий радиоприемник AR-3000А с интерфейсом;
- многофункциональный переносчик спектра сигналов;
- бесшумный (пассивный) акустический коррелятор;
- персональный компьютер типа "Notebook" не хуже Pentium-166ММХ/16/1,35/ SB16/CD-ROM 6х/АМ;
- специальное программное (математическое) обеспечение Film;
- блок питания.
Комплекс размещается в атташе-кейсе.
Основные технические характеристики комплекса [110, 111]:
- диапазон рабочих частот при поиске радиозакладок - 25 МГц ...
2 ГГц;
- ошибка определения дальности до радиозакладки - 10 см;
- диапазон рабочих частот при анализе проводных линий - 20 кГц... 5 МГц;
- диапазон длин волн при поиске ИК - закладок - 0,9 ... 1,2 мкм. Многофункциональный портативный комплекс "КРОНА-SH" по своему назначению аналогичен комплексу "КРОНА-4" и построен на базе доработанного сканерного приемника AR-3000A. В его состав дополнительно включено устройство спектральной обработки сигналов на основе процессора БПФ, что позволило значительно увеличить просмотра частотного диапазона [111].
Многофункциональный портативный комплекс "КРОНА-
6Н" в отличие от комплекса "КРОНА- 5Н", построен на базе сканерного приемника AR-5000.
Специальная программа Filin предназначена для работы в операционных системах Windows 3.1 или Windows 95 и позволяет использовать для поиска закладных устройств широкий набор методов идентификации сигналов (по тестовому акустическому сигналу, по естественному акустическому фону помещения, по наличию характерных гармонических составляющих сигнала и др. [110, 111]).
В программе реализованы алгоритмы обнаружения подслушивающих устройств, используемые в комплексах OSCOR 5000, АРК-Д1, АРК-ДЗ, RS-1000 и других, что обеспечивает высокую вероятность обнаружения радиозакладок при низком уровне ложной тревоги. Программа осуществляет все необходимые для оптимального решения задач установки параметров используемой аппаратуры и функции управления, вплоть до представления конечных результатов.
Программа обладает гибким, информативным интерфейсом, отображающим процесс работы комплекса, характеристики сигналов, промежуточные результаты их анализа и позволяющим квалифицированному оператору при желании самому проводить
детальный анализ принимаемых сигналов по их спектральным составляющим, осциллограммам, корреляционным функциям и другим характеристикам.
Основные режимы работы [110, 111]:
- непрерывный поиск;
- однократный проход;
- фиксированная частота;
- стоп на сигнале;
- работа с архивом и рабочей базой данных. Режим "Непрерывный поиск" является основным режимом при автоматической работе программы. Заданный диапазон частот просматривается циклически, после достижения конца диапазона происходит автоматический переход в его начало. Уровень принимаемого сигнала отображается в виде спектрограммы. Обеспечиваются возможности автоматического сравнения обнаруженного сигнала с архивом, записи его в рабочую базу данных, запоминания контроль-вой фонограммы с ее прослушиванием, автоматического предупреждения оператора о выходе параметров сигнала за допустимые границы.
Параллельно с автоматическим просмотром заданного диапазона оператор может детально анализировать сигналы, дополнять и корректировать хранящиеся в рабочей базе сведения, перемещать их в архив или удалять.
Режим "Однократный проход" отличается от предыдущего только тем, что при достижении конца заданного диапазона происходит автоматическое выключение перестройки приемника с выдачей соответствующего сообщения пользователю. Режим в основном используется при первом запуске программы для набора начальной информации.
В режиме "Фиксированная частота" приемник постоянно "осматривает" окрестность заданной фиксированной частоты. Реализованы функции изменения масштаба постоянно снимаемой спектрограммы, записи ее в рабочую базу, прослушивания и запоминания фонограммы.
Режим полезен при детальном аудиовизуальном анализе оператором конкретных сигналов, как в реальном времени, так и при работе с базой данных.
Режим "Стоп на сигнале" не является самостоятельным, а используется совместно с первыми двумя. При его включении программа на каждом шаге сообщает пользователю о проведенной операции, полученном результате и просит подтверждения на выполнение следующего шага.
Режимы работы с архивом.
Программа позволяет оператору работать с ранее записанными данными, хранящимися в архиве и в рабочей базе данных.
Реализован отбор записей по любой совокупности задаваемых параметров. Запоминаются и хранятся не только числовые параметры сигнала, но и набор его спектрограмм, а также контрольная фонограмма. Это дает возможность вести отложенный анализ информации в режиме, аналогичном приему сигнала с реального радиоприемника.
Оператор может корректировать и дополнять хранящуюся в архиве информацию о сигнале, удалять записи и перемещать их из рабочей базы в архив.
Во время работы программы постоянно происходит фиксирование действий оператора и основных внешних событий. Эта информация может быть представлена в любое время в виде отчета о работе.
Имеется возможность запоминать текущую панораму, полученную в ходе перестройки приемника, и использовать ее в дальнейшем при обнаружении новых сигналов.
В процессе поиска закладных устройств оператору предоставляется оперативная визуальная, звуковая и документированная информация.
Оперативная визуальная информация [110, 111]:
• текущая панорама в процессе ее получения;
• спектрограммы обнаруженного сигнала в процессе их получения;
• текстовое сообщение о результате сравнения обнаруженного сигнала с архивом;
• текстовое сообщение о результате проверки сигнала на принадлежность закладке;
• функция, иллюстрирующая проверку сигнала на принадлежность закладке;
• функция, иллюстрирующая сравнение сигнала с архивом;
• добавление очередного формуляра в рабочую базу;
• осциллограмма воспроизводящейся фонограммы;
• текстовые сообщения о сбоях и критических ситуациях при работе программы;
• списки вероятных и обнаруженных сигналов закладок;
• общее количество формуляров в рабочей базе и количество обнаруженных закладок.
Оперативная звуковая информация [110,111]:
• фонограмма принимаемого сигнала во время ее записи в формуляр;
• активный акустический тест для проверки нового сигнала;
• звуковая индикация текущего уровня сигнала. Документированная информация:
• таблица со списком всех новых сигналов и их основными характеристиками;
• документ с формуляром на заданный сигнал (кроме фонограммы);
• документированный отчет о работе программы. Документирование данных выполняется путем загрузки их в текстовый редактор Word, который вызывается программой при нажатии соответствующих кнопок управления.
В качестве специального математического обеспечения комплексов серии "КРОНА" кроме программы Film используются специальные программы
Sedif Plus, Sedif PRO и Sedif Scout [110,111].
Программное обеспечение Sedif PRO позволяет в автоматическом или автоматизированном режимах решать следующие задачи контроля [110,111]:
• выявление излучений радиозакладок и определение их местоположения;
• обнаружение и распознавание сигналов РЭС, выявление особенностей их работы;
• анализ индивидуальных особенностей спектров сигналов отдельных РЭС в интересах решения задачи их распознавания;
• выявление и анализ побочных электромагнитных излучений, возникающих при работе средств электронно-вычислительной техники, связи, оргтехники и т.п.;
• анализ данных по радиоэлектронной обстановке в точке приема, интенсивности использования фиксированных частот и работы, отдельных РЭС;
• перехват и регистрацию сообщений, передаваемых по каналам радиосвязи, и т.д.
В программе Sedif-PRO реализованы пять основных режимов работы [110, 111]: ПАНОРАМА, ЧАСТОТОГРАММА, ПРИЕМНИК, ФОНОТЕКА И ОСЦИЛЛОГРАФ.
В режиме ПАНОРАМА, управляющая программа выполняет перестройку приемника с выбранным шагом и полосой пропускания в пределах заданной полосы обзора относительно заданной центральной частоты и представляет результаты измерений уровней принимаемого сигнала на каждом шаге в форме панорамы (псевдоспектра) частот в координатах "уровень-частота". Обеспечивается возможность слухового контроля, автоматической записи информации на жесткий диск, формирования до 100 "режекторных" фильтров, быстрого изменения масштаба амплитудно-частотного окна, получения результатов с накоплением максимальных, минимальных или усредненных значений уровня сигнала за несколько измерений на каждом шаге.
Данный режим необходим для первичного анализа спектра шумов и сигналов в заданных частотных диапазонах, выбора оптимального порога, оценки загруженности диапазонов, а также анализа амплитудно-частотных характеристик (спектров) отдельных сигналов. С помощью манипулятора "мышь" приемник легко настраивается на любой сигнал в пределах полосы обзора. Реализация режима вычитания текущей панорамы из сохраненной ранее обеспечивает гарантированное обнаружение новых сигналов даже при большой загруженности частотных диапазонов. Любая панорама может быть сохранена в архиве с соответствующими комментариями, вызвана на экран и распечатана на принтере.
В данном режиме работы возможно также сканирование с автоматическим смещением центральной частоты на один шаг влево или вправо ("ползущая" ПАНОРАМА). Для оптимальной визуализации спектра обнаруженных сигналов оператор может быстро изменять масштабы амплитудно-частотного окна, использовать режим "многократной лупы", получить результат с накоплением максимальных, минимальных и усредненных значений уровня сигнала за несколько измерений на каждом шаге.
Включенный режим ОЖИДАНИЯ автоматически останавливает приемник на обнаруженном сигнале, превысившем установленный оператором уровень, позволяя провести слуховой контроль или автоматически включить на запись магнитофон. Сканирование может быть продолжено или по истечении установленного времени, или после пропадания сигнала, или по команде оператора.
С целью сокращения времени сканирования путем исключения ненужных поддиапазонов частот (например, сигналов радио- и телевизионных станций) возможно формирование до ста режекторных фильтров.
Использование в режиме ПАНОРАМА двух частотных и двух уровневых маркеров позволяет быстро определить разностные значения частот и уровней двух сигналов.
Режим ЧАСТОТОГРАММА предназначен для временного анализа загруженности сетки частот с возможностью регистрации всех сеансов работы РЭС (по критерию превышения уровня сигнала заданного порога).
Для каждой частоты устанавливается свой порог, полоса пропускания, вид детектора (вид модуляции) и ослабление (аттенюатор).
В каждой ЧАСТОТОГРАММЕ возможны сканирование и отображение наличия сигналов на 24 номиналах частот в течение времени до 36 ч, быстрое включение и исключение из списка сканируемых отдельных номиналов частот, их сортировка по определенным критериям, остановка на любой частоте для слухового контроля, анализ интенсивности работы РЭС с помощью двух маркеров времени и частоты.
Оператор может создать библиотеку Частотограмм и включать их в задание для использования в нужной последовательности. Таким образом, число контролируемых частот не ограничивается количеством банков и ячеек памяти приемника.
Режим ПРИЕМНИК предназначен для сканирования в широком участке частотного диапазона с отображением обнаруженных сигналов в виде желтых точек на двухчастотном поле. На экране одновременно отображаются 1000 частот, начиная от заданного начального значения с шагом сканирования. Это позволяет, например, отобразить на экране монитора диапазон частот шириной 1000 МГц и разрешением по частоте 10 кГц.
Все сигналы, обнаруженные в процессе работы в режимах ПАНОРАМА и ЧАСТОТОГРАММА, при переходе в режим ПРИЕМНИК будут также отображены на двухчастотном поле. Имеющаяся в режиме ПРИЕМНИК функция
"лупы" позволяет увеличивать в 10 раз выбранный участок обзора 50-20 точек для точной настройки на отдельный сигнал.
В режиме ФОНОТЕКА осуществляется регистрация на жесткий диск ПЭВМ принимаемой звуковой информации или модулирующей функции радиотехнических сигналов и учет и обработка звуковых фонограмм. Имеется возможность проводить анализ принимаемых сигналов по осциллограммам. Встроенный конвертор аудиофайлов позволяет использовать программные и аппаратные средства обработки фонограмм других производителей.
Режим ОСЦИЛЛОГРАФ позволяет проводить визуальное исследование модулирующей функции радиотехнических сигналов в непрерывном или запоминающем режимах с частотой дискретизации до 40 кГц.
Предусмотрено создание архива осциллограмм, сжатие/растяжение по горизонтали и вертикали, различные варианты запуска.
Процесс контроля может быть полностью автоматизирован путем создания и запуска на исполнение комплексных заданий. Задание представляет собой совокупность заполненных диапазонов, панорам и фиксированных частот, сканирование или измерения в которых будут выполняться так же, как в автономных режимах ПРИЕМНИК и ПАНОРАМА, но без вмешательства оператора. Перед выполнением каждого пункта задания может быть включен режим ожидания. Каждое задание может содержать в себе в качестве одного из пунктов другое задание. Таким образом, оператор, определив оптимальный алгоритм решения той или иной задачи, может сформировать в архиве библиотеку заданий.
По результатам выполнения задания формируется отчет, который может быть отредактирован оператором и выведен на печать.
Основной задачей, решаемой с помощью программы Sedif Scout, является обнаружение излучений акустических и телефонных закладных устройств и их локализация.
Программное обеспечение Sedif Scout не требует применения какого-либо нестандартного оборудования и дает возможность использовать для поиска любого из представленных в настоящее время на рынке сканеров, имеющих возможность управления от ПЭВМ: AR-2700, AR-8000, AR-3000A, AR-5000, IC-R10, IC-R7100, IC-R8500 или IC-R9000 [110,111].
Программный продукт поддерживает работу пассивного акустического коррелятора PS-COR-2000, использование которого в составе поискового комплекса позволит проводить бесшумный анализ принимаемых сигналов без демаскирования факта проведения поисковых работ [110,111].
Для работы с программой необходима ПЭВМ, имеющая в своем составе стандартную звуковую карту CREATIVE SB-16.
Программа позволяет оператору с помощью обычного сканирующего радиоприемника проводить автоматический анализ загрузки выбранного участка радиодиапазона, выявлять в нем новые радиосигналы, осуществлять их автоматическую проверку на принадлежность к классу закладных систем, определять координаты радиозакладок [110, 111].
В программе Sedif Scout реализованы следующие алгоритмы работы [110, 111]:
• динамически устанавливаемый порог обнаружения;
• проверка наличия гармоник у выявленного закладного устройства;
• возможность использования для выявления новых излучений заранее отснятых спектрограмм загрузки диапазона;
• отслеживание сигналов источников с нестабильным по частоте излучением и др.
Программа полностью автоматизирует процесс поиска и принятия решения об обнаружении закладных устройств подобно тому, как это выполнено в специализированных комплексах RS- 1000, АРК-ДО, АРК-Д1, АРК-Д2, ДЕЛЬТА [110, 111]. Это дает возможность использовать программу даже неподготовленному оператору. Программа требует от оператора ввода лишь начальной и конечной частоты анализируемого участка радиодиапазона. Все остальные установки осуществляются автоматически, включая выбор аттенюатора, типа детектора, полосы пропускания тракта промежуточной частоты и шага сканирования радиоприемника. В списке сигналов, классифицированных программой как сигналы закладных устройств, против каждого номинала частоты указываются признаки, по которым принято данное решение: акустическая корреляция с тестовым сигналом, наличие гармоник основного излучения, превышающих динамический порог, или и то и другое.
В программе сохранены все режимы и функции программы Sedif PRO,
что дает возможность оператору самому детально исследовать параметры сигналов, отнесенных программой к разряду вероятных сигналов закладных устройств. Тщательный анализ этих сигналов не позволит грамотному оператору пропустить акустически некоррелируемые сигналы закладных устройств с программной перестройкой частоты или сложным скремблированием, сверхширокополосные, с "дельта" - модуляцией и др. [110, 111].
Программа дает возможность оператору проанализировать характер отклика, получаемого на тестовый акустический сигнал, проверить на наличие гармоник каждый из обнаруженных сигналов, наглядно сравнивать спектрограммы гармоник и основного излучения путем наложения их друг на друга [110, 111].
Определение местоположения обнаруженного подслушивающего устройства осуществляется программой с участием оператора. Полученные координаты подслушивающего устройства программа наглядно отображает на экране монитора ПЭВМ [110, 111].
Кроме программно-аппаратных комплексов, построенных на базе обычных сканерных приемников и ПЭВМ, для поиска закладных устройств разработаны
специальные комплексы контроля (например, OSR- 5000 "OSCOR", PK 855-S, Scanlock Select Plus и др.) (рис. 5.23. и 5.24) [91, 151, 152, 159].
Комплексы имеют в своем составе специальный сканирующий приемник, микропроцессор и генератор тестового акустического сигнала или бесшумный коррелятор. Достоинством таких комплексов является полная автоматизация процесса поиска и обнаружения закладных устройств.
Наиболее простым в эксплуатации является комплекс PK 855-S [152]. После включения комплекса генератор тестового сигнала начинает генерировать звуковой сигнал на частоте 2.1 кГц, который излучается через динамик. Одновременно приемник начинает сканировать заданный диапазон частот. При превышении обнаруженного приемником радиосигнала некоторого порогового значения он детектируется и подается на микропроцессор, куда также подается тестовый сигнал. Микропроцессор проводит анализ этих сигналов по критерию «свой - не свой». При обнаружении «своего» сигнала он последовательно автоматически проверяет его 4 раза, после чего подается сигнал об обнаружении закладки.
Полное сканирование диапазона частот занимает около 3 ... 4 минут. Чтобы избежать перегрузки чувствительных микрофонов и надежно обнаруживать радиозакладки различных типов, громкость акустического сигнала ступенчато меняется: 1,5 ... 2 мин он излучается на полной громкости, затем - то же время на половинной мощности [152].
Аппаратура размещается в портфеле типа «дипломат» и весит 4,9 кг.
Акустический спектральный коррелятор OSR- 5000 "OSCOR" предназначен для выявления закладных устройств, передающих информацию в акустическом (20 Гц ... 15 кГц), радио (10 кГц ... 3 ГГц) и инфракрасном (0,85 ... 10,07 мкм) диапазонах частот.
Он также позволяет обследовать проводные линии с напряжением до 250 В [91, 159].
Приемник комплекса способен принимать и детектировать сигналы практически со всеми видами модуляции: AM, NFM, WFM, SSB, CW.
OSCOR-5000 реализует принцип сравнения детектированных сигналов, принимаемых в любом диапазоне частот, с акустическими сигналами контролируемого помещения (либо с эталонным акустическим сигналом, излучаемым специальным генератором) и вычисления корреляционной функции для оценки степени угрозы. При этом полученная информация отображается на графическом жидкокристаллическом дисплее (128-256 точек) и может быть выведена на встроенное печатающее устройство и записана в память для дальнейшего анализа оператором [91, 159].
Рис. 5.23. Специальные комплексы контроля:
Scanlock ECM Plus; б) Scanlock Select Plus
Рис. 5.24. Акустический спектральный коррелятор OSR-5000 "OSCOR"
Прибор имеет три основных режима работы [50].
Режим SWEEP позволяет осуществлять панорамный анализ выбранного диапазона частот с заданной полосой пропускания. В этом режиме можно масштабировать выбранный спектральный диапазон и выделять интересующие сигналы. Функция Display Peak Signal позволяет сохранять на экране метки пиков ограниченных во времени сигналов. При этом метка от пика амплитуды сигнала, который присутствовал некоторое время в эфире и отобразился на спектрограмме, останется при следующем сканировании, что бывает необходимо при поиске передатчиков с перестраиваемой частотой.
Режим ANALISE дает возможность более детального изучения спектральной формы выбранных в Sweep-режиме сигналов и их временных характеристик, позволяет выбирать при этом типы демодуляторов и изменять ширину полосы пропускания.
В режиме CORRELATION происходит сравнение (корреляция) принимаемого сигнала с акустическим фоном помещения (естественными шумами помещения, музыкой CD-плейера, сигналом телефонной линии и т.п.). Способ определения уровня тревоги (пиковое или усредненное значение) и его величину, способ сигнализации (вывод на печать, звуковой или световой сигнал), а также параметры корреляции (время анализа сигнала) задает оператор.
OSCOR- 5000 позволяет для сокращения времени сканирования запоминать в обычном варианте 7000 известных частот, а для работы в сложной электромагнитной обстановке (условия крупного промышленного города) предусмотрено функциональное дополнение OEM-5000, позволяющее запомнить до 28672 известных частот [91].
Прибор позволяет проводить контроль в автоматическом и ручном режимах.
Автоматический режим позволяет проводить проверку любого набора предварительно запрограммированных поддиапазонов, что наиболее эффективно в случаях непрерывного контроля в течение длительного времени либо для предварительной оценки электромагнитной обстановки.
OSCOR может круглосуточно работать в автоматическом режиме, исследуя весь диапазон частот или только специально заданные диапазоны (до 31), для каждого из которых можно определить свой режим анализа. При обнаружении "тревожных" сигналов прибор автоматически может производить запись передаваемой информации на диктофон [50].
Ручной режим предусматривает возможность детального анализа любого зарегистрированного сигнала.
Модификация OSCOR-5000 Video позволяет выявлять наличие систем видеонаблюдения, передающих изображение по радиоканалу, и просматривать перехваченное изображение на встроенных мониторах в системах PAL, SECAM, NTSC [91, 95].
Функциональное дополнение OTL-5000 методом трехточечной пространственной локации позволяет локализовать местонахождение радиозакладок в контролируемом помещении.
Модификация "De Luxe+" включает в себя OSCOR-5000 VIDEO, дополненный OTL-5000, различными адаптерами для подключения к проводным коммуникациям и диктофоном для регистрации звуковой информации [91, 95].
Комплекс смонтирован в кейсе (габариты 473х368х159 мм). Вес 12,7 кг. Питание 110/220 В и 12 В (встроенный аккумулятор) [91, 95].
Система Scanlock Select Plus включает специальный приемник Scanlock Select Plus, портативный компьютер типа "Notebook", базу данных Select и специальное программное обеспечение Cerbrus,
работающее в среде Windows 3.1.
База данных Select позволяет запоминать результаты 12 циклов сканирования с фиксацией даты и времени измерения.
В отличие от приемника Scanlock ECM Plus в системе реализованы ряд дополнительных функций.
Программное обеспечение позволяет отображать на экране ПЭВМ и регистрировать на жесткий диск амплитудно-частотную загрузку рабочего диапазона. Оператор в ручном режиме может проводить анализ спектров отдельных сигналов.
При обработке результатов измерений в нескольких точках помещения возможно получение на экране дисплея ПЭВМ двумерного (трехмерного) графического изображения уровня мощности принимаемого сигнала на фиксированной частоте.
Наличие узкополосного фильтра позволят выделять сигналы радиозакладок, маскируемые под сигналы мощных радиовещательных, телевизионных и других станций.
Приемник системы позволяет демодулировать сигналы на любой поднесущей частоте.
